Шнур пористый — осуществляем оптовую продажу и поставку

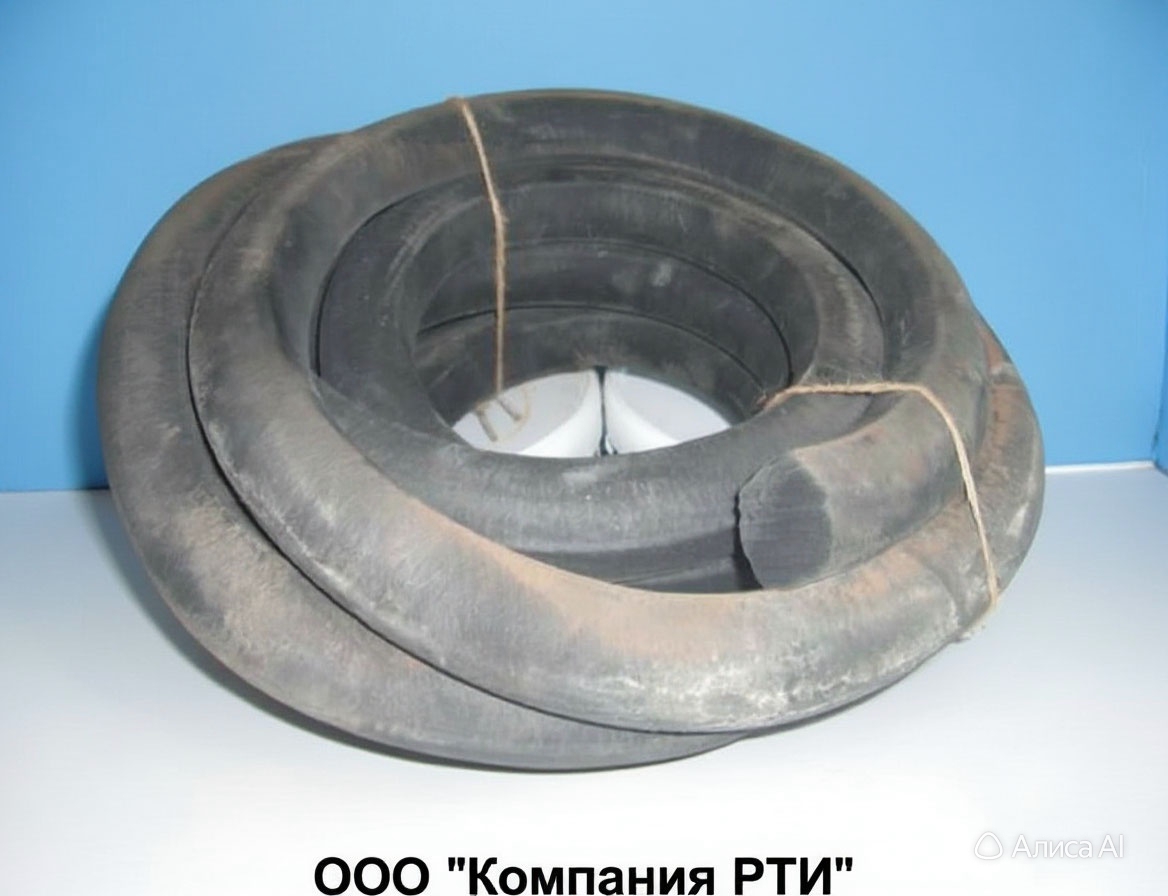

Шнур пористый ГЕРНИТОВЫЙ уплотнительный — ПРП (ПРП40, ПРП60, ГЕРНИТ) предназначен для уплотнения стыков сборных элементов ограждающих конструкций зданий.
- Типы изготавливаемых пористых шнуров ПРП40 и ПРП60 (ГЕРНИТ) по ГОСТ 19177-81:
— ПРП-40: для условий с температурным интервалом от -40°С до +70°С;
— ПРП-60: для условий с температурным интервалом от -60°С до +70°С
Сечение пористых шнуров может быть:
К — круглое;
П — прямоугольное.
Для пористых шнуров круглого сечения высшей категории качества допускается овальность 15% значения номинального диаметра, а для прокладок первой категории качества — 20%.
Вес резины и цена шнура ПРП-40
Диаметр шнура, мм |
Вес, гр./п.м. |
10 |
60 |
15 |
130 |
20 |
220 |
30 |
500 |
35 |
700 |
40 |
880 |
45 |
1100 |
50 |
1400 |
60 |
2000 |
Условное обозначение |
Пористый шнур ПРП-40 К-60-300 ТО 60-24-2004 |
ПРП-40 — тип; |
К — круглой формы; |
60 — диаметр (мм); |
300 — группа плотности. |
|
по согласованию возможно изготовление прокладок |
других сечений и размеров |
|
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРОКЛАДКИ РЕЗИНОВЫЕ ПОРИСТЫЕ УПЛОТНЯЮЩИЕ — ПРП (ГЕРНИТ)
ГОСТ 19177-81
Взамен ГОСТ 5.1011-71, ГОСТ 19177-73
Постановлением Государственного комитета СССР по делам строительства от 7 декабря 1981г. №204 срок введения установлен с 01.01.1983г.
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на резиновые пористые уплотняющие прокладки ПРП (далее — прокладки ПРП40, ПРП60, гернитовый шнур), предназначенные для уплотнения стыков сборных элементов ограждающих конструкций зданий.
- 1. ТИПЫ И РАЗМЕРЫ ГЕРНИТОВЫХ ШНУРОВ
1.1. В зависимости от температурных условий эксплуатации пористые прокладки изготавливают следующих типов:
ПРП-40 — для условий с температурным интервалом от минус 40 до плюс 70°С;
ПРП-60 — для условий с температурным интервалом от минус 60 до плюс 70°С.
1.2. Резиновые пористые прокладки ПРП40, ПРП60 (ГЕРНИТ) в зависимости от плотности подразделяют на группы: 300; 400; 500; 600.
1.3. ПОРИСТЫЕ РЕЗИНОВЫЕ ШНУРЫ ПРП40, ПРП60 (ГЕРНИТ) выпускают круглого сечения (К) диаметром от 10 до 50 мм, с интервалом через 5 мм, и диаметром 60 мм, а также прямоугольного сечения (П) размерами 30х40 и 40х60 мм. Для пористых прокладок круглого сечения высшей категории качества допускается овальность 15 значения номинального диаметра, а для шнуров пористых ПРП первой категории качества -20.
Для резиновых прокладок ПРП прямоугольного сечения допускается скругление углов радиусом не более 5 мм.
Предельные отклонения линейных размеров сечения прокладок не должны превышать ±10 номинала. Длина прокладок — не менее 3000мм.
По соглашению изготовителя с потребителем допускается выпуск прокладок других сечений и размеров.
Условное обозначение пористых шнуров ПРП должно состоять из шифра типа прокладки, условного обозначения формы и размера сечения, группы плотности и обозначения настоящего стандарта.
Пример условного обозначения прокладки типа ПРП-40, круглой формы диаметром 60 мм, с группой плотности 300:
ПРП-40.К-60.300ГОСТ 19177-81
То же, для прокладки ПРП (ГЕРНИТ) прямоугольного сечения с размерами 30х40 мм:
ПРП-40.П-30х40.300 ГОСТ 19177-81
- 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Прокладки должны изготавливаться в соответствии с требованиями настоящего стандарта по рецептуре и технологическому регламенту, утвержденным в установленном порядке.
2.2. Поверхность резиновой прокладки ПРП (ГЕРНИТ) должна быть без трещин и разрывов. Допускается налет выцветающих ингредиентов и продуктов их взаимодействия, налет талька, отпечатки от транспортерной ленты и лотка, волнистость и неровность поверхности.
На поверхности пористых шнуров ПРП40, ПРП60(ГЕРНИТ) не допускаются бугорки или углубления высотой (глубиной) более 3 мм,вулканизированные складки высотой (глубиной) более 3 мм, пузыри длиной более 50мм в количестве более 1 шт. на 1 м длины; пузыри размером более 1/4 наименьшего размера сечения резиновой прокладки ПРП40, ПРП60.
Для прокладок первой категории качества количество пузырей размером до 1/4 наименьшего размера сечения прокладки не должно быть более 2 шт. на 1 м длины, а для прокладок высшей категории — не более 2 шт. на 3 м.
2.3. В поперечном срезе пористых резиновых прокладок ПРП40, ПРП60 не должно быть внутренних пустот размером более 1/4 наименьшего размера сечения прокладки. Для прокладок высшей категории качества внутренние пустоты не допускаются.
2.4.Показатели физико-механических свойств резиновых прокладок ПРП40, ПРП60 должны соответствовать указанным в таблице.
- 3. УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
3.1 Уплотнение стыков прокладками типа ПРП-40 следует производить при
температуре не ниже минус 20°С, типа ПРП-60 — не ниже минус 30°С.
Перед применением прокладки должны выдерживаться при температуре (20±5)°
С не менее 4 ч.
3.2 Прокладки следует устанавливать в стыки сборных элементов без
растяжения и нарушения целостности поверхностной пленки. Степень сжатия
прокладок в посадочном месте от 20 до 50%.
3.3. В конструкциях прокладки должны быть защищены от воздействия прямых
солнечных лучей.
- 4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
4.1 ГЕРНИТОВЫЙ ШНУР должен поставляться в бухтах.
Бухты пористого шнура должны быть перевязаны шпагатом или иным перевязочным материалом, обеспечивающим качество упаковки. Масса одного места не должна превышать 50 кг.
4.2 ГЕРНИТОВЫЙ ШНУР транспортируют всеми видами транспорта в крытых транспортных средствах, хранить в вентилируемых помещениях или навесах при температуре не выше 30°С в условиях, исключающих попадание прямых солнечных лучей и веществ, разрушающих пористую резину (масла, растворители, кислоты, щелочи).
4.3 ГЕРНИТОВЫЙ ШНУР следует хранить в штабелях высотой не более 2 м при упаковке в бухты.
- 5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Предприятие-изготовитель гарантирует соответствие прокладок требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и указаний по применению.
Гарантийный срок хранения прокладок — один год со дня изготовления.
По истечении гарантийного срока хранения прокладки перед применением должны быть проверены на соответствие требованиям настоящего стандарта.
